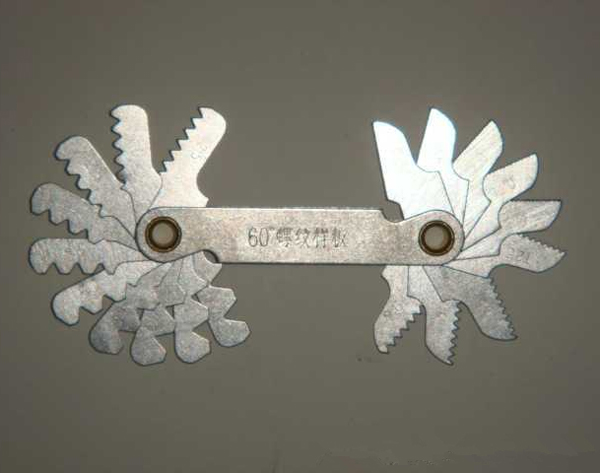

帶有確定的螺距及牙形，且滿足一定的準確度要求，用作螺紋標準對類同的螺紋進行測量的標準件。

1、螺紋樣板的表面不應有影響使用性能的缺陷。

2、螺紋樣板與保護板的聯結應保證能方便地更換樣板，應能使樣板平滑地繞螺釘或鉚釘軸轉動，不應有卡滯或松動現象。

3、成套螺紋樣板應按螺距尺寸系列由小到大的順序排列。

4、螺紋樣板應采用45 號冷軋帶鋼或優質碳素鋼制造。

5、螺紋樣板測量面的硬度應不低于230HV。

6、螺紋樣板測量面的表面粗糙度Ra 值為1.6μm。

1、測量螺紋螺距時，將螺紋樣板組中齒形鋼片作為樣板，卡在被測螺紋工件上，如果不密合，就另?yè)Q一片，直到密合為止，這時該螺紋樣板上標記的尺寸即為被測螺紋工件的螺距。但是，須注意把螺紋樣板卡在螺紋牙廓上時，應盡可能利用螺紋工作部分長度，使測量結果較為正確。

2、測量牙形角時，把螺距與被測螺紋工件相同的螺紋樣板放在被測螺紋上面，然后檢查它倆的接觸情況。如果沒有間隙透光，被測螺紋的牙形角是正確的。如果有不均勻間隙透光現象，那就說明被測螺紋的牙形不準確。但是，這種測量方法是很粗略的，只能判斷牙形角誤差的大概情況，不能確定牙形角誤差的數值。
